产品推介—— AC晶体管光耦KL3H4
光电汇 | 2024-06-22

产品描述 Product Description

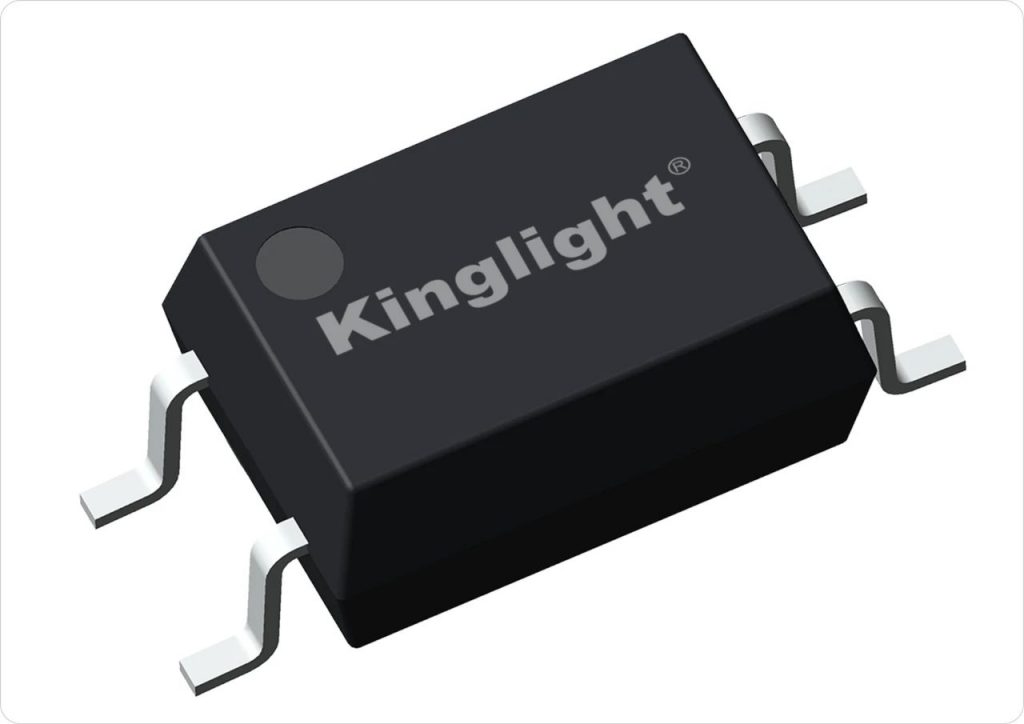

KL3H4由苏州晶台光电有限公司开发的一款采用交流输入的晶体管光耦,集成了两个反向并联的红外发射二极管与光电晶体管,采用紧凑的SSOP4封装。

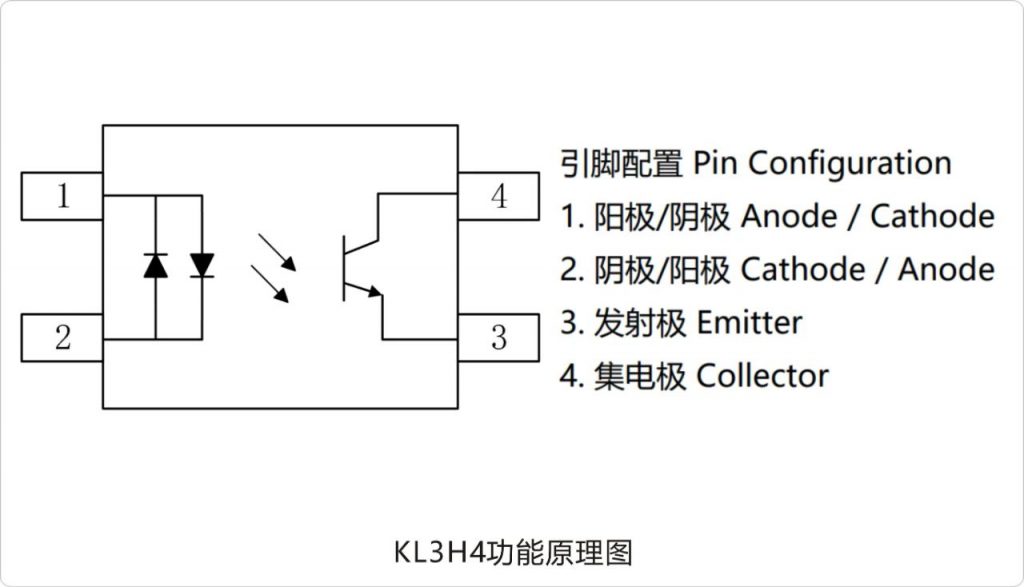

功能图 Functional Diagram



产品特点 Product Features

●电流转换比(CTR)范围: ≥20% (IF=±1mA, VCE=5V, Ta=25℃);

●输入-输出隔离电压 (VISO=3750 Vrms );

●集电极-发射极击穿电压 BVCEO≥80V;

●采用紧凑的SSOP4封装,便于集成设计;

●无卤设计,符合ROHS、REACH等环保标准;

●通过UL、VDE、CQC等安规认证。

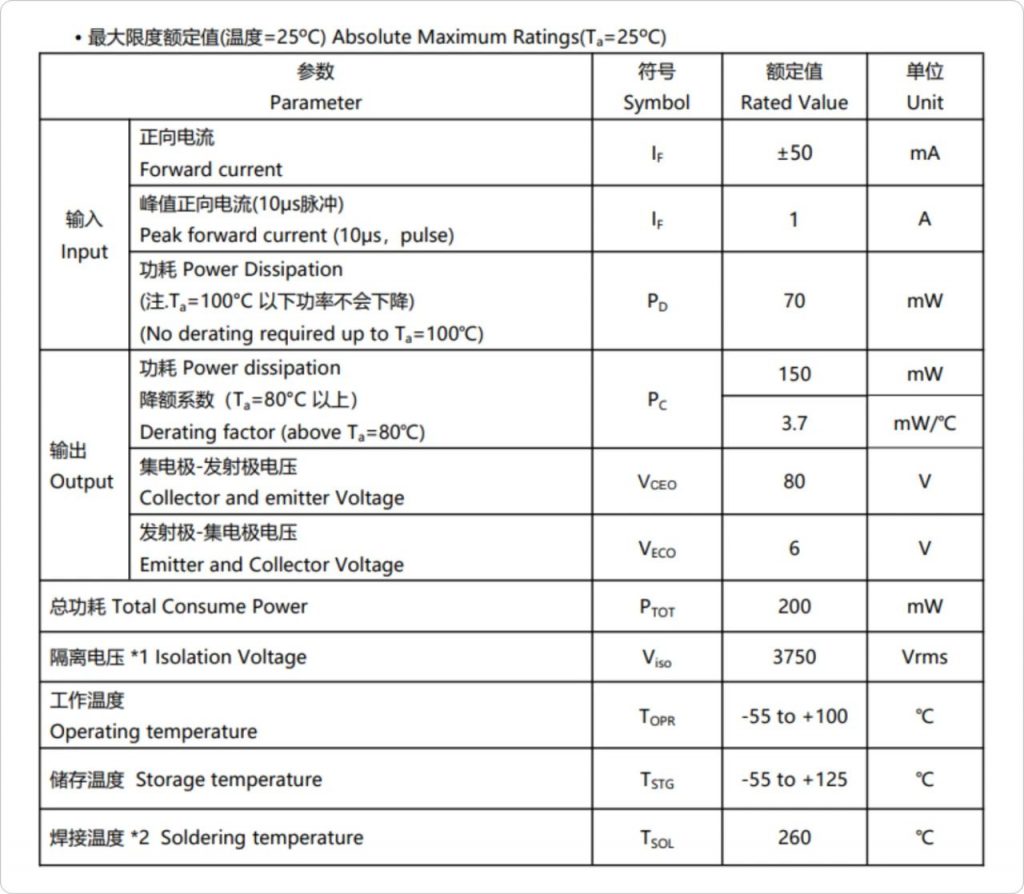

光电特性 Electrical-Optical Characteristic

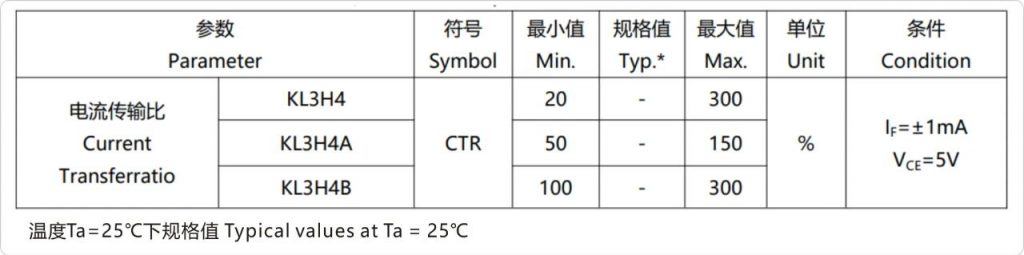

传输特性等级表Transfer Characteristics Level Table

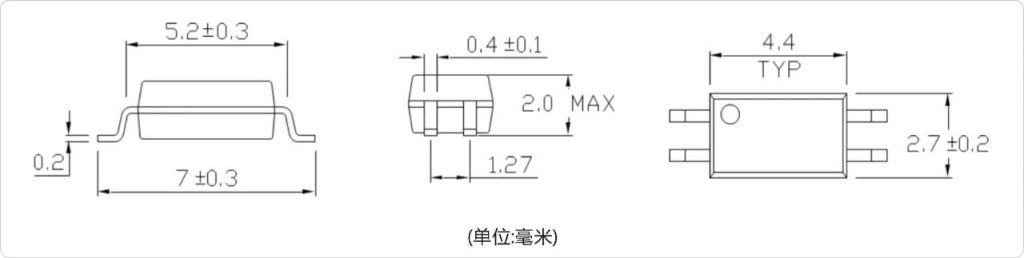

封装尺寸 Package Drawing

产品应用 Product Applications

●交流线路监视器

●可编程控制器

●电话线接口

●未知极性直流传感器

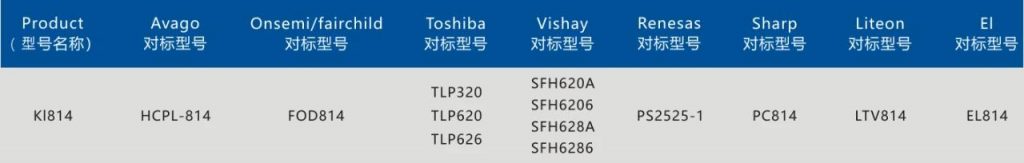

卓越品质 对标高端光耦品牌
