光耦知识分享 | 深度解析高速光耦与普通光耦的性能差异
光电汇 | 2024-05-30

▲普通光耦

光耦,作为光电子领域的核心组件,在各类电子设备和系统中发挥着重要作用。其中,高速光耦和普通光耦因其独特的性能特点而备受关注。本文将对这两者进行性能对比,并探讨它们各自的优势。

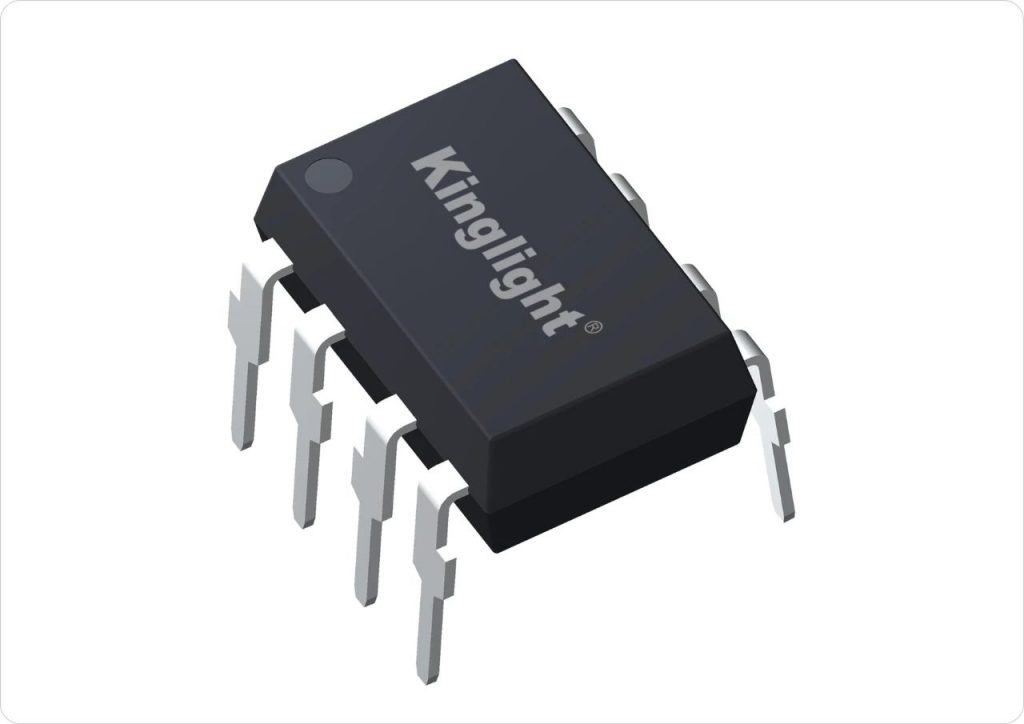

▲高速光耦

结构差异

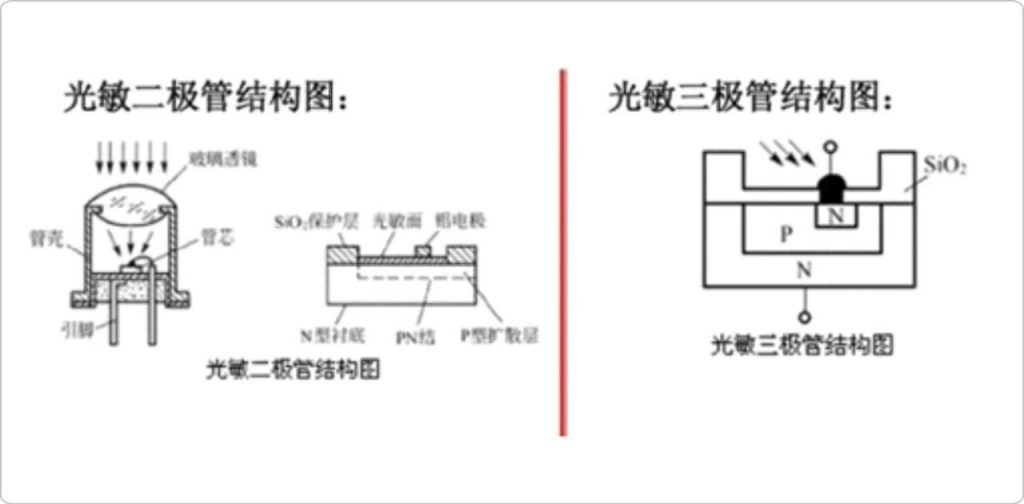

高速光耦与普通光耦在结构上的主要区别在于光电转换元件。高速光耦通常采用光敏二极管作为核心光电转换元件,并配备先进的放大驱动电路,以实现快速响应和高精度信号传输。而普通光耦则多使用光敏三极管作为光电转换元件,其结构相对简单,成本较低。

性能对比

响应速度:高速光耦的响应速度极快,其光敏二极管的上升和下降时间均在纳秒级别。这使得高速光耦能够迅速响应输入信号,实现快速的数据传输。相比之下,普通光耦的光敏三极管响应速度较慢,通常在微秒级别。

带宽:高速光耦具有更宽的带宽,能够支持更高的数据传输速率。这使得高速光耦在高速通信和数据传输领域具有显著优势,能够满足对数据传输速度有较高要求的场景。而普通光耦的带宽较窄,限制了其在高速数据传输中的应用。

精度:高速光耦在信号传输过程中具有更高的精度和更低的失真。它能够有效减少信号传输过程中的噪声和干扰,确保信号传输的准确性和可靠性。相比之下,普通光耦在信号传输过程中可能会引入一定的失真或信号衰减,影响信号质量。

总之,高速光耦和普通光耦在结构和性能存在显著差异。在选择光耦时,需要根据具体的应用需求和系统性能要求来权衡成本和性能,从而做出最合适的选择。
