光耦选型:灯光控制领域使用光耦型号推荐——KLM306X
光电汇 | 2024-03-15

灯光控制系统是一种专门用于管理和调节照明设备的技术系统,它通过对灯具的开关、亮度、色温等参数进行精确控制,能够根据环境和需求创造出舒适、节能和个性化的照明环境。其采用先进的技术手段,如电力线载波技术、信息传输协议以及智能控制算法等,实现对照明设备的远程控制、集中控制、无线遥控、定时控制以及场景设置等功能。
光耦在灯光控制系统中扮演着重要的角色。光耦,也被称为光电耦合器或光隔离器,是一种将光信号转换成电信号的设备。其主要由发光器(如发光二极管)和受光器(如光敏三极管)组成,两者之间通过光进行信号的传输。在灯光控制系统中,光耦的应用主要体现在以下几个方面:

隔离控制: 在LED灯光控制系统中,通常需要将控制电路与高压灯光电路进行隔离,以确保人身安全和设备稳定性。光耦可以提供有效的电气隔离,将低压控制信号转换成光信号,从而实现输入和输出之间的隔离控制。

调光控制: 光耦可以作为调光控制系统的重要组成部分,通过控制光耦的输入信号来控制灯光的亮度。调光控制可以实现灯光的亮度调节,满足不同环境和需求下的照明需求,提高能源利用效率和舒适度。

触摸开关: 光耦可以与触摸传感器等组件结合,实现触摸开关功能。通过控制光耦的输入信号,可以实现对灯光的开关、调光等操作,提高灯光控制的便捷性和智能化程度。

安全保护: 光耦具有良好的电气隔离性能,可以有效地防止高压灯光电路对低压控制电路的干扰和损坏,提供安全保护措施,保障用户和设备的安全。

节能环保: 光耦作为一种低功耗的电子元件,具有节能环保的特点。在LED灯光控制系统中采用光耦作为控制元件,可以有效减少能耗,提高能源利用效率,降低对环境的影响。

在灯光控制系统领域,光耦作为一种不可或缺的电子元件,其型号与应用呈现出丰富多样的特点。除了常见的低电压晶体管光耦外,还涌现出了一系列集成高电压功能的光耦,如可控硅光耦等。这些高集成度的光耦不仅具备出色的电气隔离性能,更在控制方面展现出前所未有的灵活性,为灯光控制系统提供了更为精准、高效的控制手段。



灯光控制领域使用光耦型号推荐——可控硅光耦KLM306X

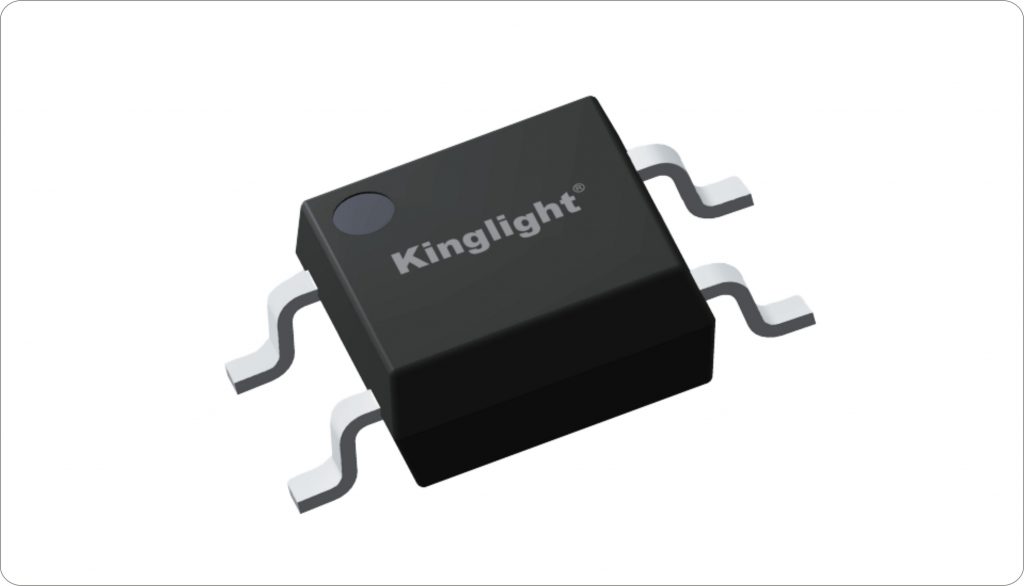

KLM306X 是苏州晶台光电有限公司开发的可控硅光耦系列,由一个砷化镓红外发射二极管和一个单晶硅芯片的过零光电双向晶闸管组成,属于零交叉双向可控硅驱动器光耦。它被设计用于与分立功率双向可控硅开关配合使用,将逻辑系统连接到由 110 至 240 VAC 线路供电的设备,如固态继电器、工业控制装置、电机、螺线管和消费电器、高速风筒等。

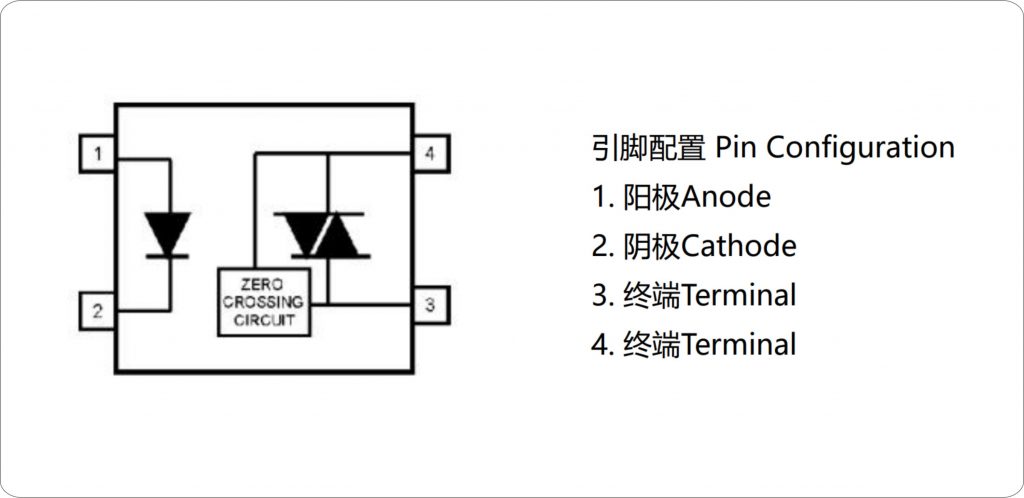

可控硅光耦KLM306X功能原理图



可控硅光耦KLM306X产品特点

• 峰值击穿电压 Peak breakdown voltage KLM306X: 600V
• 输入与输出间高隔离电压(Viso=3750 V rms) High isolation voltage between inputs and output (Viso=3750 V rms)
• 过零电压 Zero voltage crossing
• 符合RoHS、REACH和无卤要求,品质达到国际先进水平



可控硅光耦KLM306X产品应用

• 电磁阀/阀门控制器 Solenoid/valve controls
• 灯光控制 Light controls
• 静态电源开关 Static power switch
• 交流电机驱动器 AC motor drivers
• 电动机接触器 E.M. contactors
• 温度控制器 Temperature controls
• 交流电机启动器 AC Motor starters
• 高速风筒 High-speed blower

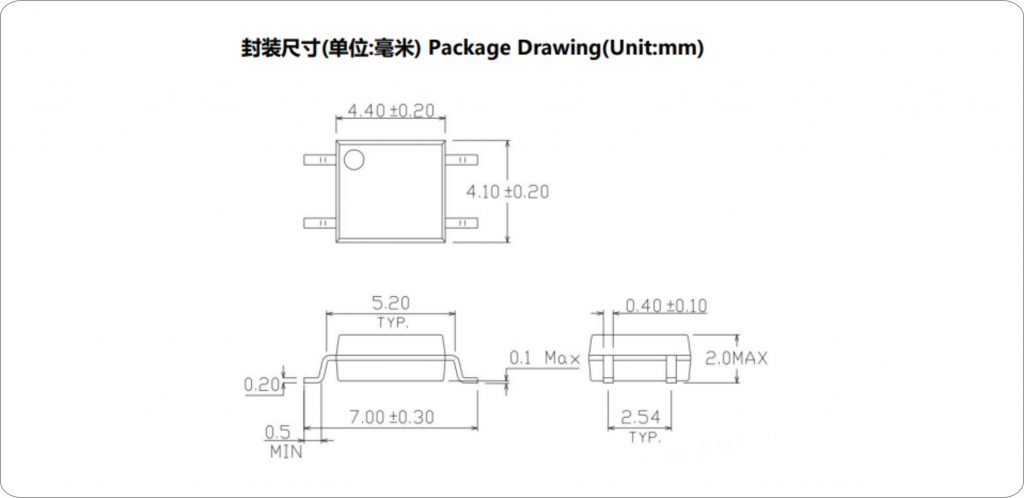

可控硅光耦KLM306X封装尺寸

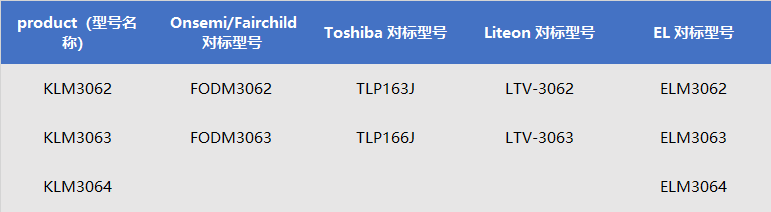

卓越品质 对标高端光耦品牌
