LED显示屏模组
光电汇 | 2024-06-24

LED显示屏模组是一种紧凑的单元,由成矩阵或网格形式排列的多个LED像素组成。它是构建大尺寸LED显示屏(如视频墙或标牌)的基础模块。LED显示屏模组一般具备简洁的结构设计来实现多模组间的无缝拼接,以实现大屏幕的平滑衔接。下面,我们就来深入了解LED显示屏模组的方方面面。

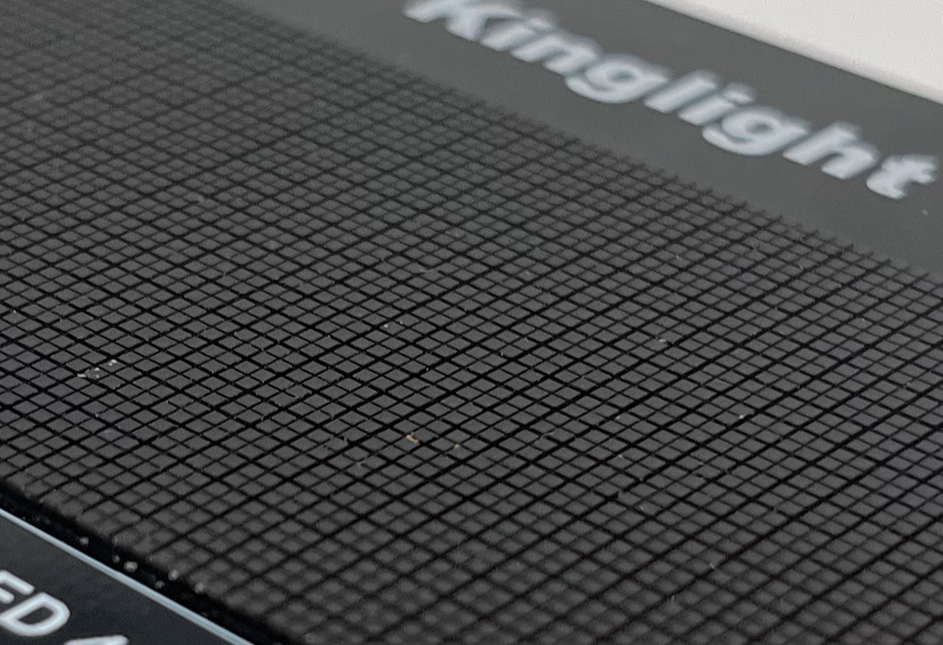

Kinglight晶台4合1 LED

Kinglight晶台4合1 LED模组



LED显示屏模组的特点和组成



LED显示屏模组作为LED显示屏的基本单元,具有以下一些关键特性和组件。



LED像素点:

LED显示屏模组由众多单独的LED像素点组成。每个像素包含一组红、绿、蓝 (RGB) LED 或单色 LED,具体取决于显示屏的类型。RGB LED 可实现全彩显示,而单色LED用于单色显示。



像素间距:

像素间距是指两个相邻LED像素中心之间的距离。它决定了LED显示屏的分辨率和图像清晰度。像素间距越小,分辨率越高,图像越清晰。



LED驱动IC:

LED显示屏模组包含LED驱动器集成电路 (IC),用于控制 LED 的电源和调制。这些 IC 接收数据信号并将其转换为适当的电信号以驱动LED。



控制电路:

LED显示屏模组包括控制电路,负责接收数据和控制信号、管理像素激活以及协调显示操作。该电路与外部控制系统或控制器通信以接收内容和显示指令。



框架和安装:

LED显示屏模组通常安装在框架或外壳中,以提供结构支撑和保护。框架可能包括安装机制,例如螺丝孔、磁铁或夹子,以方便安装和组装。



互连性:

LED显示屏模组包括模块边缘上的连接器或接插件,以便与其他模块互连。这些连接器便于模块之间传输电源、数据和控制信号,确保显示表面无缝。



电源:

LED显示屏模组需要电源来操作 LED 和控制电路。电源可以集成到模​​块中或从外部提供,具体取决于设计和配置。



LED屏模组具有各种尺寸、像素间距和配置,可灵活设计和构建不同尺寸和分辨率的 LED 显示屏。它们通常用于户外广告显示屏、体育场屏幕、数字标牌和信息显示屏等应用。



LED显示屏模组的分类



LED显示屏模组可根据其结构、像素间距、色彩能力和应用等不同因素分为不同的类别。



  1. 封装工艺



1-1. 表面贴装器件 (SMD) 模块:SMD 模块将LED直接安装在模块表面。它们结构紧凑、重量轻,亮度和色彩均匀度较高。



1-2. 双列直插式封装 (DIP) 模块:DIP 模块由安装在单独封装上的 LED 组成,然后将其焊接到模块上。它们通常尺寸较大,亮度较高,但与 SMD 模块相比,颜色均匀度可能略低。



  1. 像素间距



2-1. 小间距LED显示屏模组:这些模块的像素间距很小,通常小于2毫米。它们专为高分辨率显示器而设计,可提供清晰细腻的图像,适合近距离观看。



2-2. 标准点间距LED显示屏模组:该类模组点距为2mm至10mm,兼顾分辨率与性价比,适合各类室内外应用。



2-3. 大间距LED显示屏模组:当像素点间距大于10mm时,我们一般称之为大间距LED显示屏模组。它们用于观看距离相对较远的应用,例如户外广告牌或体育场屏幕。



  1. 显色类型



3-1. 单色模块:单色模块由单色 LED 组成,通常为红色或琥珀色。它们能够以单色显示内容,通常用于简单的文本或图形显示。



3-2. 双色模块:双色模块通常为红色和绿色,用于区分 LED 板上的不同信息类型。这种类型的 LED 显示屏为观众带来了极大的便利,让他们知道哪些是关键信息,哪些是叙述信息。



3-3. 全彩模块:全彩模块采用 RGB LED,可显示各种颜色。它们提供生动活泼的视觉效果,适合需要高质量色彩再现的应用。



  1. 应用范围



4-1. 室内模块:这些模块专为室内安装而设计,并针对受控照明条件下的观看进行了优化。它们通常具有更高的亮度水平和更好的室内环境色彩再现能力。



4-2. 户外模块:户外模块专为适应户外条件而设计,包括防风雨功能和高亮度水平,以确保日光下的可见度。它们可抵御灰尘、潮湿和温度变化。





4-3. 半户外模块:半户外模块用于半户外用途,具有室内和户外模块之间平衡的特性,例如,性能可承受适度暴露在潮湿和阳光下,亮度比户外LED显示模块低,但比室内LED显示模块亮度高。



LED显示屏模组的常见尺寸



LED显示屏模组有多种尺寸,可满足不同的显示要求。LED显示屏模组的尺寸是指模块本身的尺寸,通常以毫米 (mm) 为单位。以下是一些常见的LED显示屏模组尺寸:



小型模块:小型LED显示屏模组通常用于室内应用,例如信息板、零售展示或小型标牌。常见尺寸包括:

  • 64mm x 64mm
  • 96mm x 96mm
  • 128mm x 128mm



中型模块:中型LED显示屏模组适用于室内和室外安装,在尺寸和可见度之间取得平衡。它们通常用于广告显示器、运动屏幕和数字标牌。常见尺寸包括:

  • 192mm x 192mm
  • 256mm x 256mm
  • 320mm x 320mm



大型模块:大型 LED 显示屏模块通常用于户外应用,需要远距离观看显示屏。它们通常用于体育场屏幕、广告牌和大型标牌。常见尺寸包括:

  • 512mm x 512mm
  • 640mm x 640mm
  • 960mm x 960mm



上述尺寸只是LED显示屏模组常见尺寸的示例。事实上,LED显示屏模组有多种尺寸可供选择,包括定制尺寸以满足特定项目要求。模块尺寸的选择取决于观看距离、分辨率、安装空间和所需的视觉效果等因素。选择LED显示屏模组尺寸时,请考虑要显示的内容、观看距离和整体显示配置,以确保最佳视觉效果。
